11款凯美瑞原车自带摄像头改装DVD导航(4)

拆主机可能很多师傅多比较熟练，现在就是接后视线有些难住了。

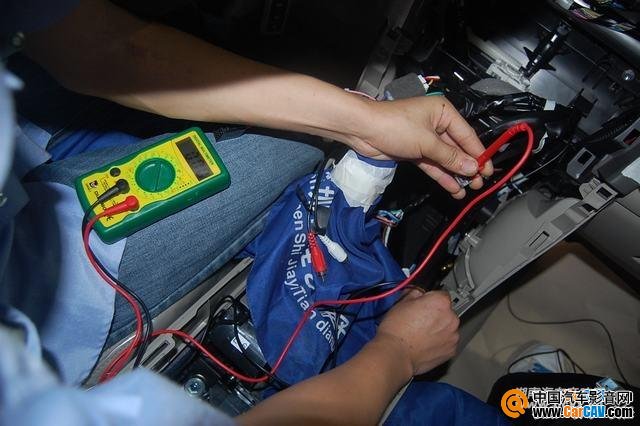

这张是线路的检查。

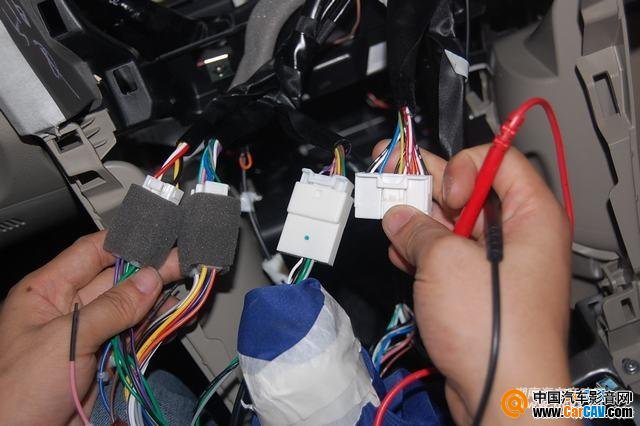

这个灰色小插头等下要接线地，大家记住这根线哦

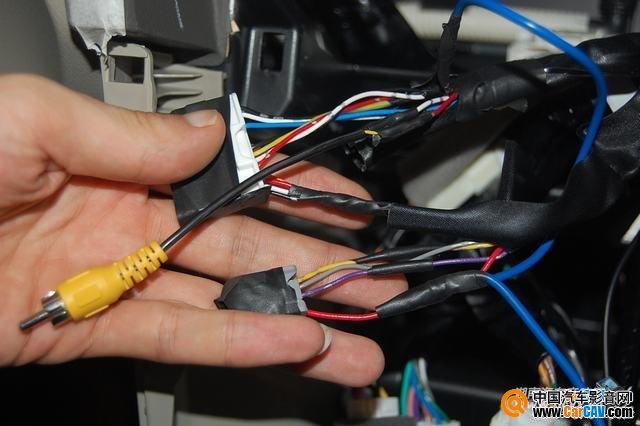

接线详细请看图片

拆下主机里面小一点的灰色插头上面一根红线跟扁一点的白色插头最边上的黑线链接在一起，接在倒车检测线上；白色扁插头黑色旁边红色线接视频正极，白色接视频负极。就可以完成这次改装案例。
