吉利远景汽车音响改装升级详细过程及注意事项(12)

  • 2012-09-05 16:01
  • 来源:CarCAV.com
  • 作者:阿丽
  • 责任编辑:admin
分享到：微信

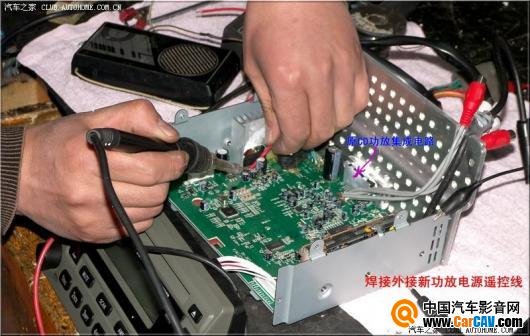

CD机的改装： A、取出音频前级信号： 因有四个声道，四根音频信号线（带屏蔽），从CD功放集成电路输入端之前取出，可同时接一根电源控制线。如图：












说明：经试验，直接取出音频信号强度不够，加装的功放前级推动不足，所以要断开前级与原CD功放的连接（或拆除原CD功放集成电路），去掉前面的衰减电路。为方便连接调试，建议音频线都考虑带接插件，一般为莲花插头和插座，音响改装店一般都有，如果没有，自己应当能在当地电子城买到成品，从中间剪断，加长。但要注意，这种线的屏蔽效果一定要好！如果线的屏蔽效果不理想，不如直接焊进去，但这样拆卸CD就不方便了。 功放电源控制线取自CD功放电源端，效果：当CD机打开，这条线路加12V电压（实际12-14V之间），当关闭CD电源，这条线路也断电。这条线接入新加功放的遥控输入端（REM），用来控制后备箱中 功放的供电。

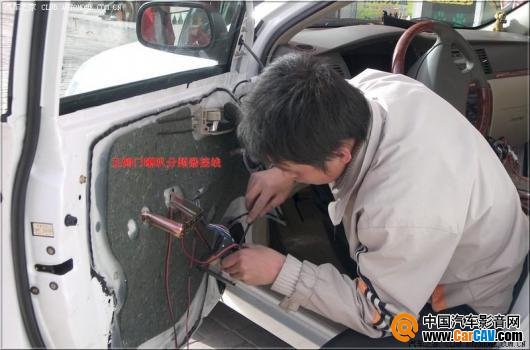

CD功放输出线路改动： 原CD功放不用了，但现在新功放安装在后备箱中，所以前面的喇叭线路得全部改，规划是利用原来前置和后置喇叭线给前面的喇叭提供功率输入。改动方法：剪断CD大插头上的四条前置喇叭输出线，剪断小插头上的全部四条后置喇叭输出线，然后用剪下的小插头的四条喇叭线与大插头上的四条喇叭线对接（左声道接左声道，右声道按右声道），接好后用热缩套管绝缘。

更多讨论请点击：http://bbs.carcav.com/read-htm-tid-437775.html
