吉利远景汽车音响改装升级详细过程及注意事项(5)

  • 2012-09-05 16:01
  • 来源:CarCAV.com
  • 作者:阿丽
  • 责任编辑:admin
分享到：微信

 高音前者明显解析力好，低频也很不错，中低频音质相对柔和，欧华相比之下似乎没什么亮点，当然选择前者。 最终结果：高音和前门内侧中低音--美国毒蜘蛛SOUND STREAM喇叭套装，后置：美国MA Y2069K同轴6×9寸汽车喇叭（如果喜欢人声表现解析力和保真度高一些，建议如果有毒蜘蛛SOUND STREAM，还是选择毒蜘蛛SOUND STREAM更好，这是装好后试听的结论，当然如果有更好音质的喇叭，建议选择更好的 ）。 4、线路改装：因功放体积较大，只能装到车后面的后备箱，所以原车喇叭线路肯定要重新规划。主要改动线路是： A、CD四路音频前级信号需要送到后备箱中的功放（4条音频线），建议选择屏蔽比较好的话筒线或专用优质音频线。 B、后置功放因功率较大，功放电源供电直接取自蓄电池的正极，负端直接就近接地，所以只放一根线，线要粗一些。

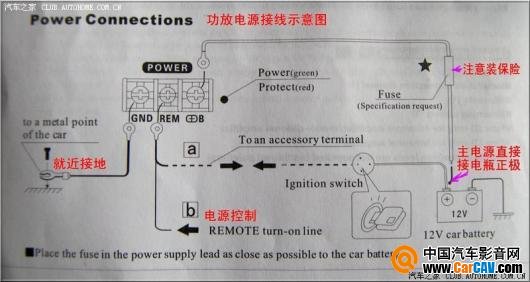

当CD关闭时功放也应当断电，所以需要加一根功放电源控制线（上下电路示意图中都有标示）。 D、后置喇叭在功放旁边，可以直接接功放后置输出端。前置喇叭比较远，可以考虑用原车后置喇叭和前门喇叭线相接，然后再接入功放前置输出端。中间改进的地方主要在CD后面。

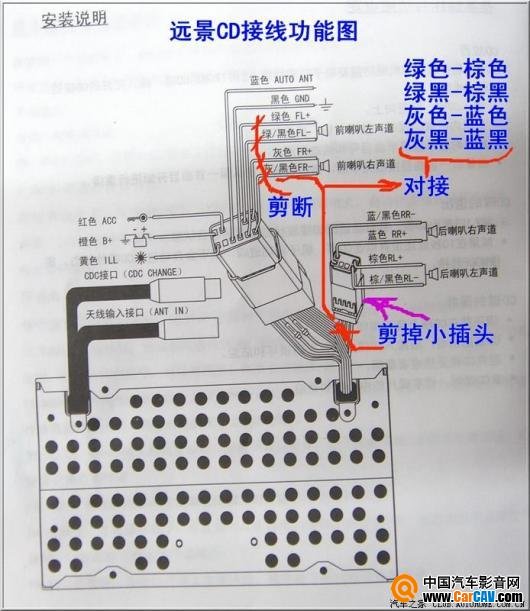

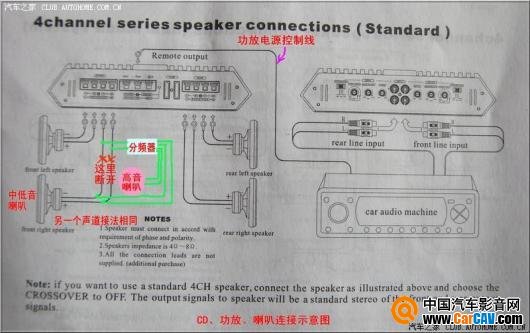

新前门喇叭套装带分频器，线路需要稍改。另外功放输入信号取自CD前级，原CD自带功放弃用，原CD也需要稍做改动。CD与功放、喇叭连接线路图：

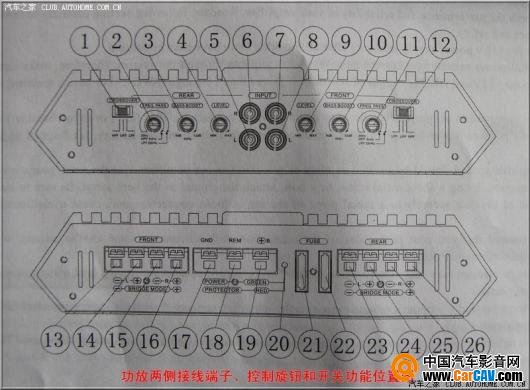

功放接线及调整示意图：（功能说明可以补充，所有车载四声道功放接线大同小异！）



CD的具体改装、车上的线路规划下面随改装进程慢慢介绍。



更多讨论请点击：http://bbs.carcav.com/read-htm-tid-437775.html
